Installation et mise en service de demarreurs progressifs MT AuCom MVE

Apercu du projet

Projet d'installation, de cablage et de mise en service de trois armoires AuCom L-MVE Soft Starter dans une installation moyenne tension 6 kV. Deux armoires sont destinees au fonctionnement et une est maintenue en reserve.

Contexte et objectifs

Dans le cadre de la modernisation de l'installation electrique, les anciens demarreurs progressifs moyenne tension Allen-Bradley ont ete remplaces par une nouvelle solution basee sur les demarreurs progressifs AuCom MVE. L'objectif etait d'assurer l'installation, le raccordement, l'integration et la mise en service de la nouvelle solution de demarrage moyenne tension.

Architecture de l'installation

L'installation comprend une cellule d'arrivee 6 kV assurant la reception, la protection et la distribution de l'energie vers les trois armoires MVE a travers les jeux de barres.

• Disjoncteur moyenne tension Siemens
• Relais de protection SYMAP Compact +F3
• Analyseur de reseau Lovato Electric DMG8000
• Relais de protection d'arc electrique Arcteq AQ-101
• Jeux de barres moyenne tension

Armoires AuCom MVE

Trois armoires AuCom L-MVE Soft Starter ont ete installees : 2 armoires en fonctionnement et 1 armoire en reserve.

Travaux realises

• Installation et assemblage des armoires.
• Assemblage et mise en place des armoires.
• Cablage des cables de puissance MT depuis la source electrique jusqu'a l'armoire d'arrivee.
• Cablage des cables de puissance MT depuis les sorties des armoires de demarrage progressif jusqu'aux moteurs MT de 500 kW.
• Cablage des circuits de commande.
• Integration des equipements dans le systeme de commande de l'installation.
• Verification des connexions electriques de puissance par mesure de la resistance de contact a l'aide d'un micro-ohmmetre.
• Developpement de synoptiques de commande et de supervision sur un Panel HMI.

Commande et supervision HMI

Un Panel HMI a ete configure pour permettre aux operateurs de superviser et de commander les demarreurs progressifs.

• Etat de fonctionnement
• Etat marche / arret
• Alarmes
• Defauts
• Mesures disponibles et informations d'exploitation

Mise en service

Apres l'installation et le cablage, des controles electriques et des essais fonctionnels ont ete realises afin de verifier les connexions, les signaux de commande et le fonctionnement des equipements associes avant la mise en service.

Technologies utilisees

AuCom MVE 6 kV Medium Voltage Siemens

SYMAP Compact +F3

SYMAP® Compact +F3 stuckeGROUP

Appareil de protection et de commande pour les classes de securite +F1, +F2, +F3 et +F4, avec fonctions avancees de mesure et de communication.

• Ecran tactile couleur integral
• Communication Modbus RTU/TCP, IEC 61850, IEC 60870-5-103/104
• Jusqu'a 5 microcontroleurs, temps de reponse GOOSE ~2,7 ms
• Boitier acier inoxydable, face avant aluminium

Voir le produit officiel →

Arcteq AQ-101

Arcteq AQ-101 Arcteq Relays Ltd

Dispositif de protection contre les arcs electriques : detecte la lumiere d'un arc et declenche le disjoncteur pour limiter les dommages.

• Temps de declenchement total : 7 ms
• Jusqu'a 12 capteurs de lumiere d'arc, fibre optique en option
• 4 relais de declenchement, 2 entrees binaires, 1 sortie 24 V DC
• Alimentation 92-265 V AC/DC

Voir le produit officiel →

Lovato DMG8000

DMG8000 LOVATO Electric

Analyseur de puissance a ecran LCD couleur grand format, avec journalisation des donnees et port Ethernet integre.

• Alimentation auxiliaire 100-240 V AC / 110-250 V DC
• Port Ethernet integre, memoire de journalisation des donnees
• Extensible jusqu'a 3 modules EXP, harmonique au 63e rang
• Montage encastre, protection frontale IP65

Voir le produit officiel →

Panel HMI MV Switchgear Micro-ohmmeter

Galerie du projet

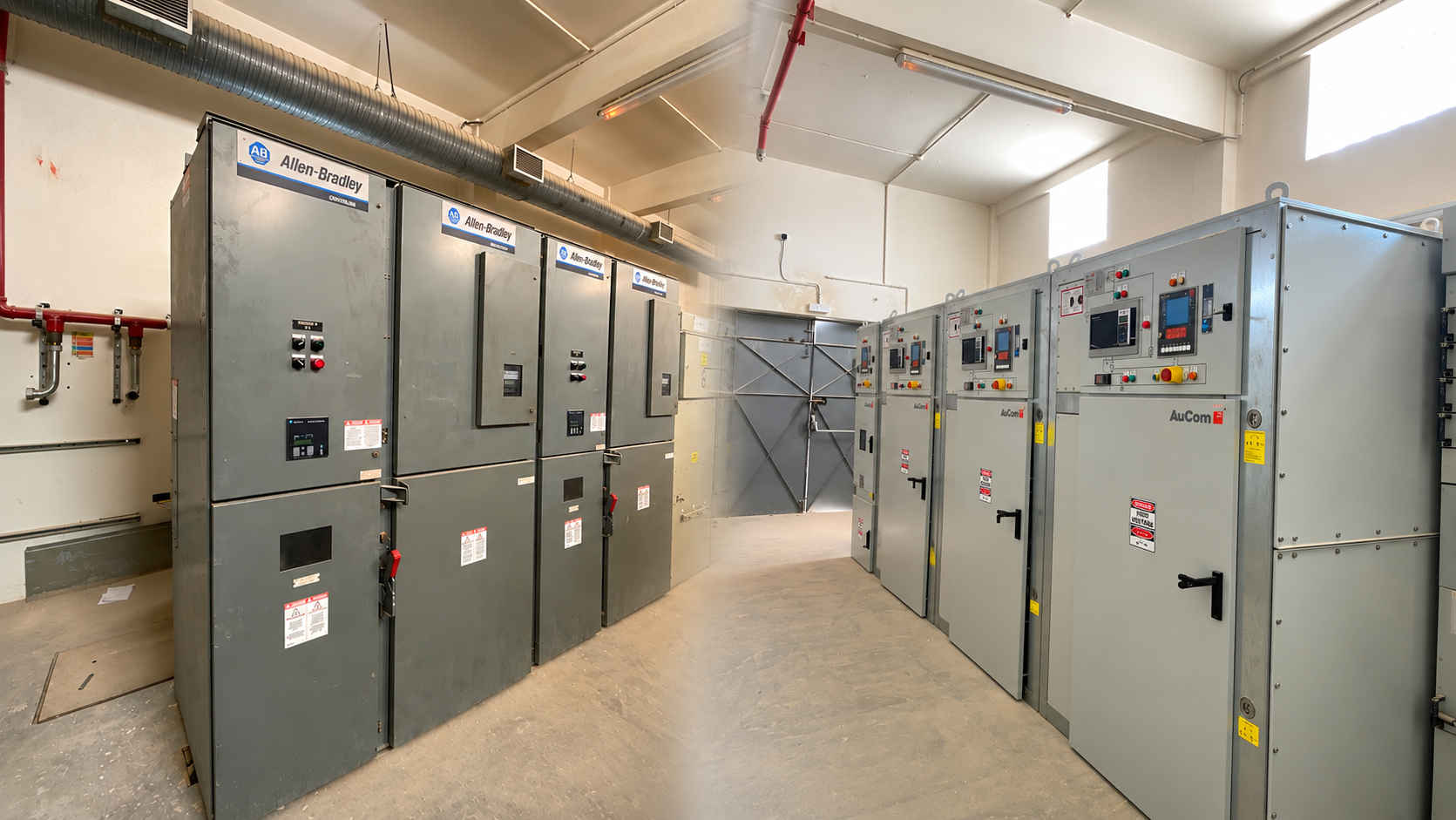

Comparaison visuelle entre l'ancienne installation Allen-Bradley et la nouvelle solution AuCom MVE mise en place sur l'installation moyenne tension.

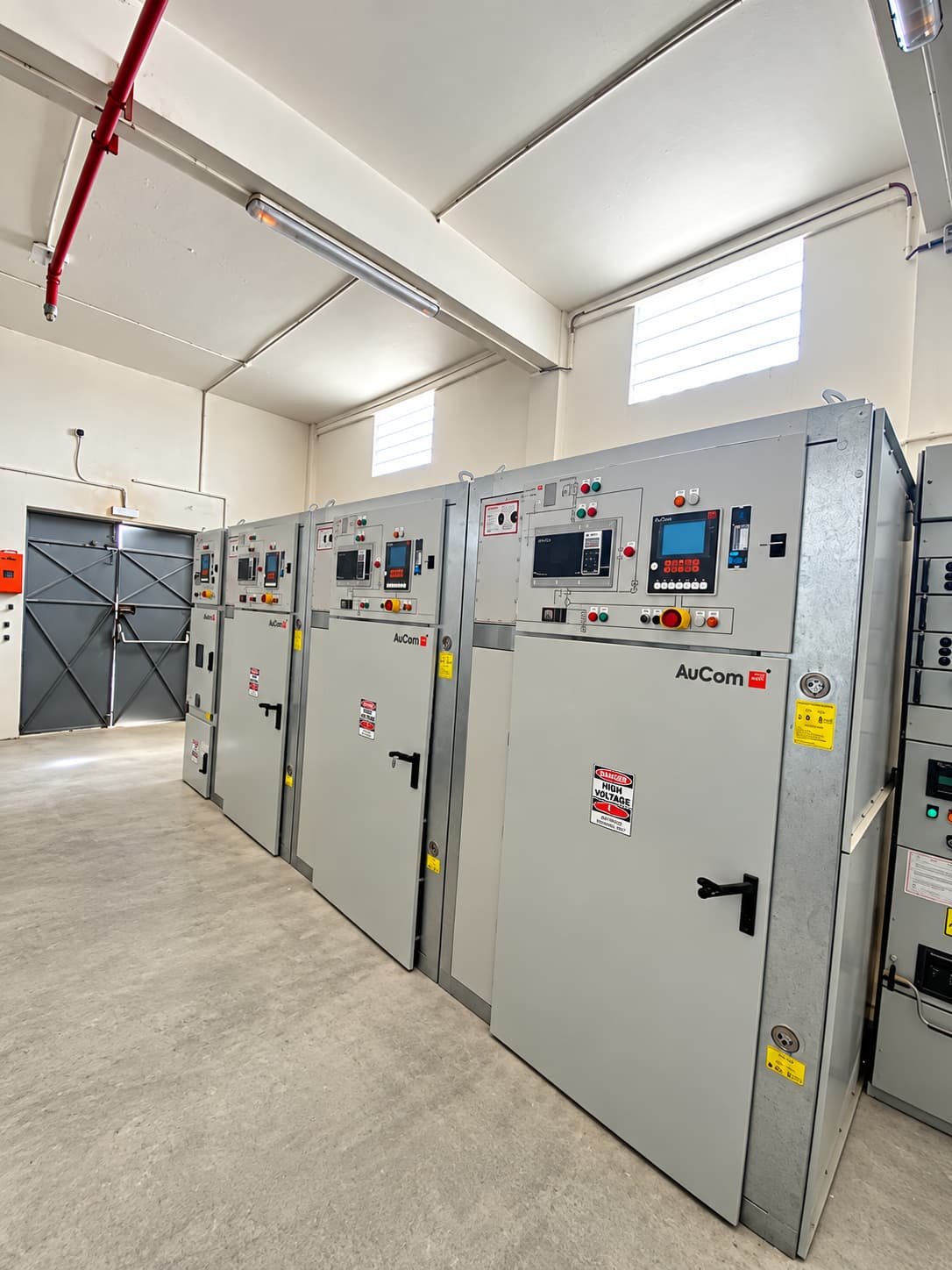

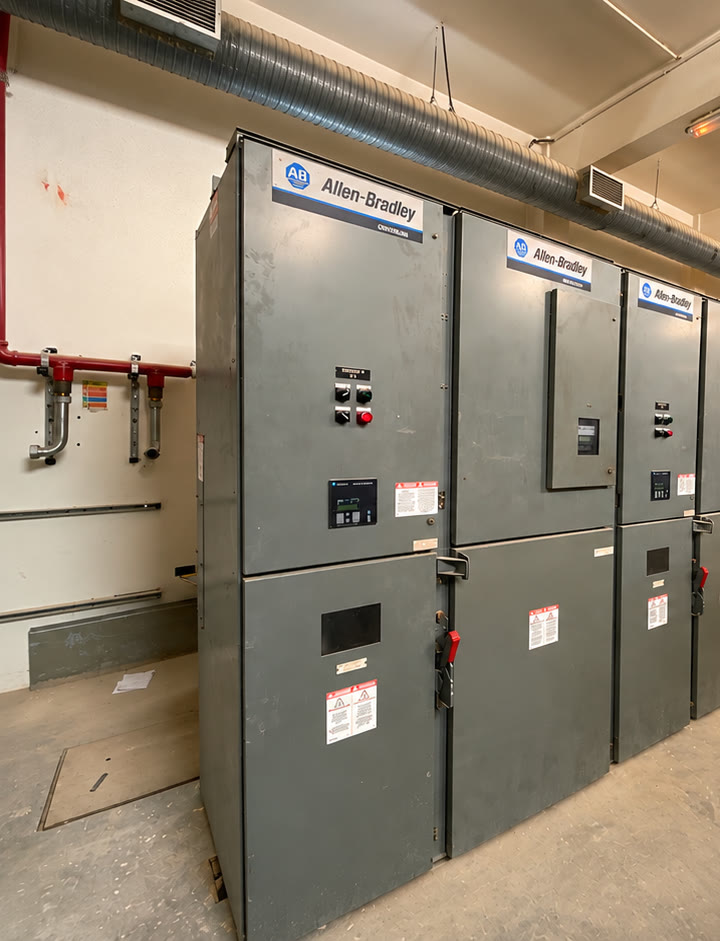

Nouvelle solution Installation AuCom MVE complete Armoires AuCom MVE Soft Starter installees en remplacement du systeme Allen-Bradley. Ancien systeme Installation Allen-Bradley complete Armoires de demarrage progressif Allen-Bradley avant remplacement.

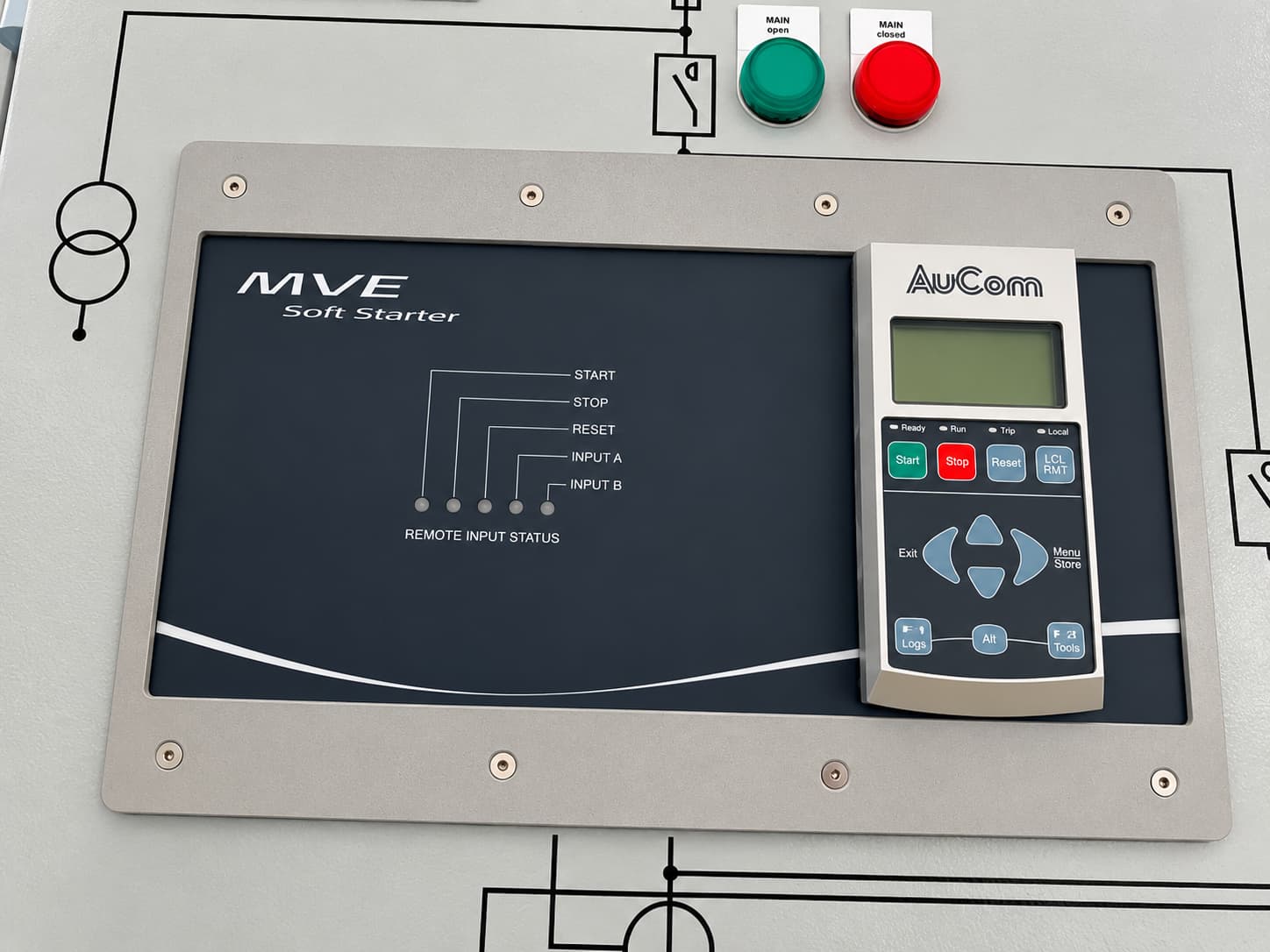

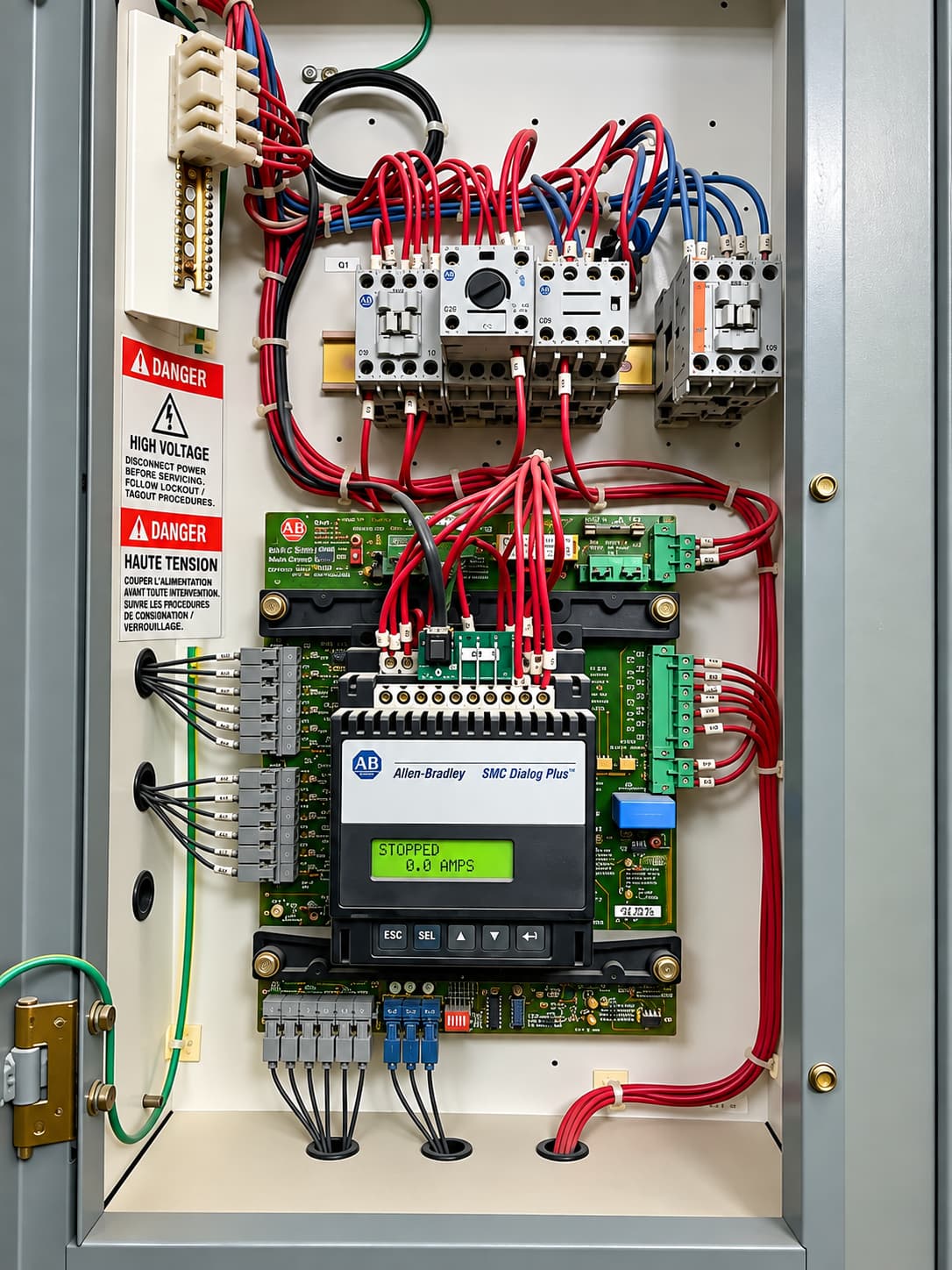

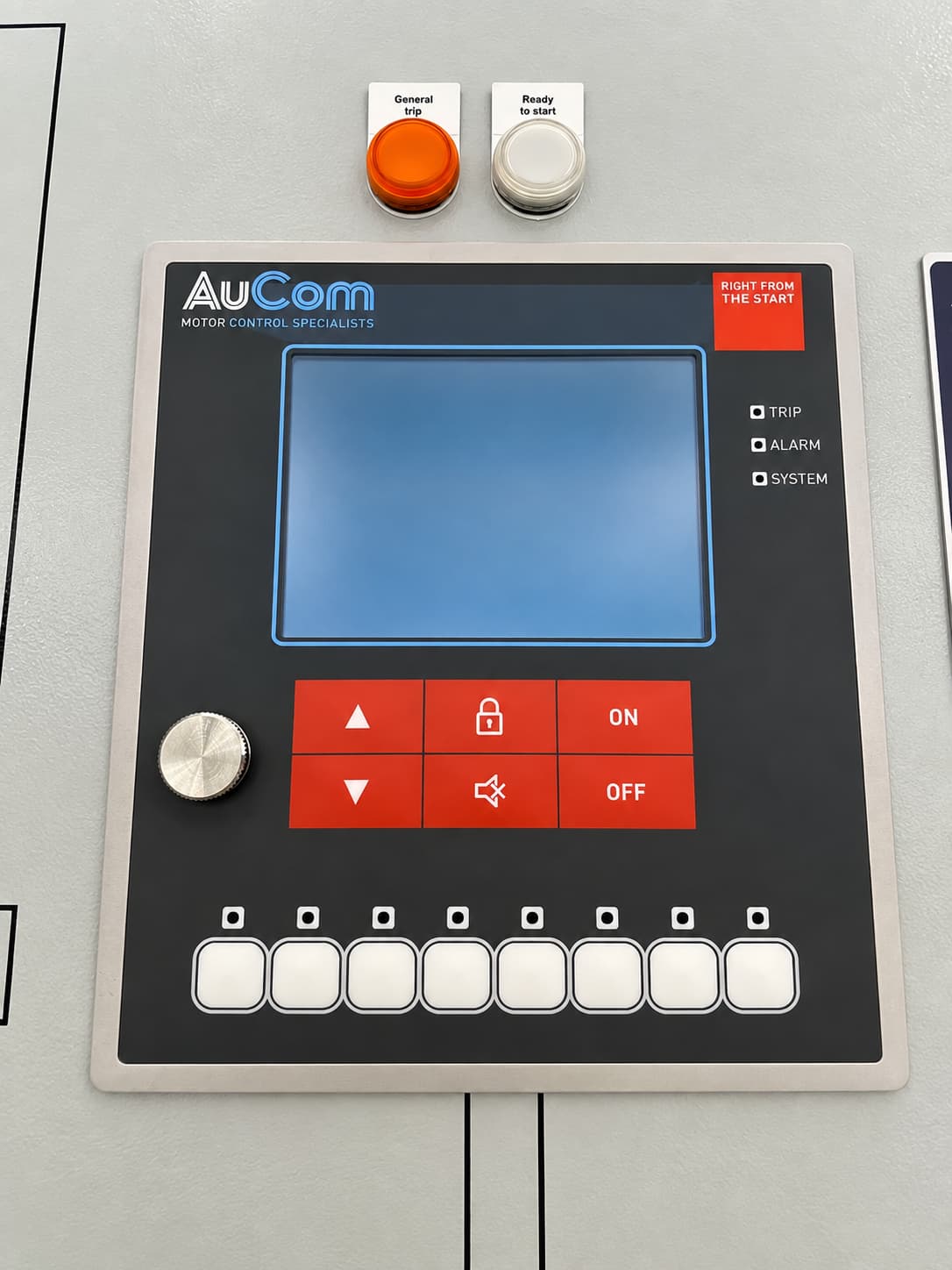

Nouvelle solution Controleur de demarreur AuCom MVE Soft Starter Controleur et interface operateur du demarreur progressif AuCom MVE, integre a l'armoire de commande. Ancien systeme Controleur de demarreur Allen-Bradley SMC Dialog Plus Controleur du demarreur progressif Allen-Bradley SMC Dialog Plus utilise sur l'ancienne installation avant le remplacement par la solution AuCom MVE.

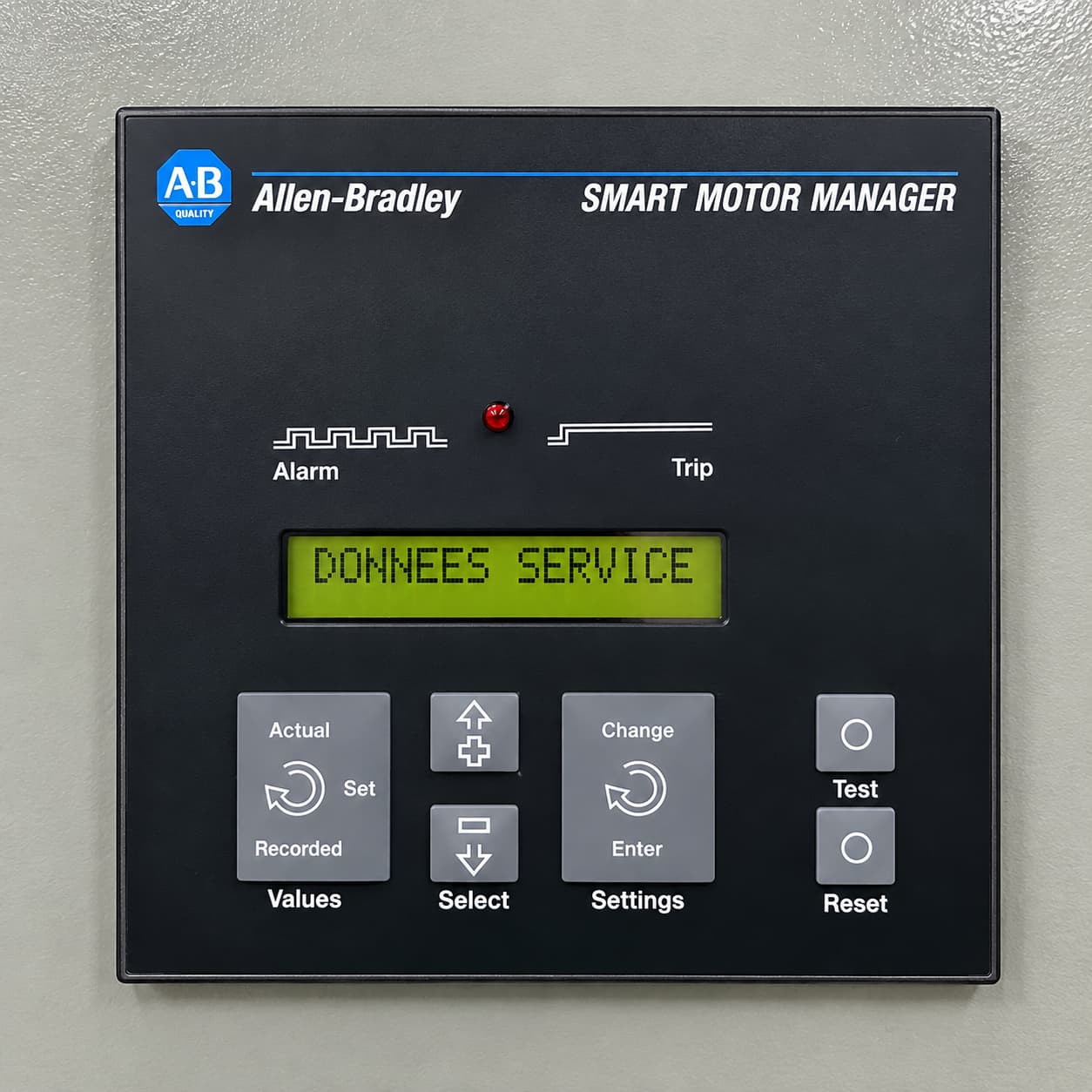

Nouvelle solution Relais de protection SYMAP Compact +F3 Relais de protection associe a la nouvelle solution de demarrage progressif AuCom MVE. Ancien systeme Relais de protection Allen-Bradley Smart Motor Manager Relais de protection Allen-Bradley Smart Motor Manager utilise dans l'ancienne installation.

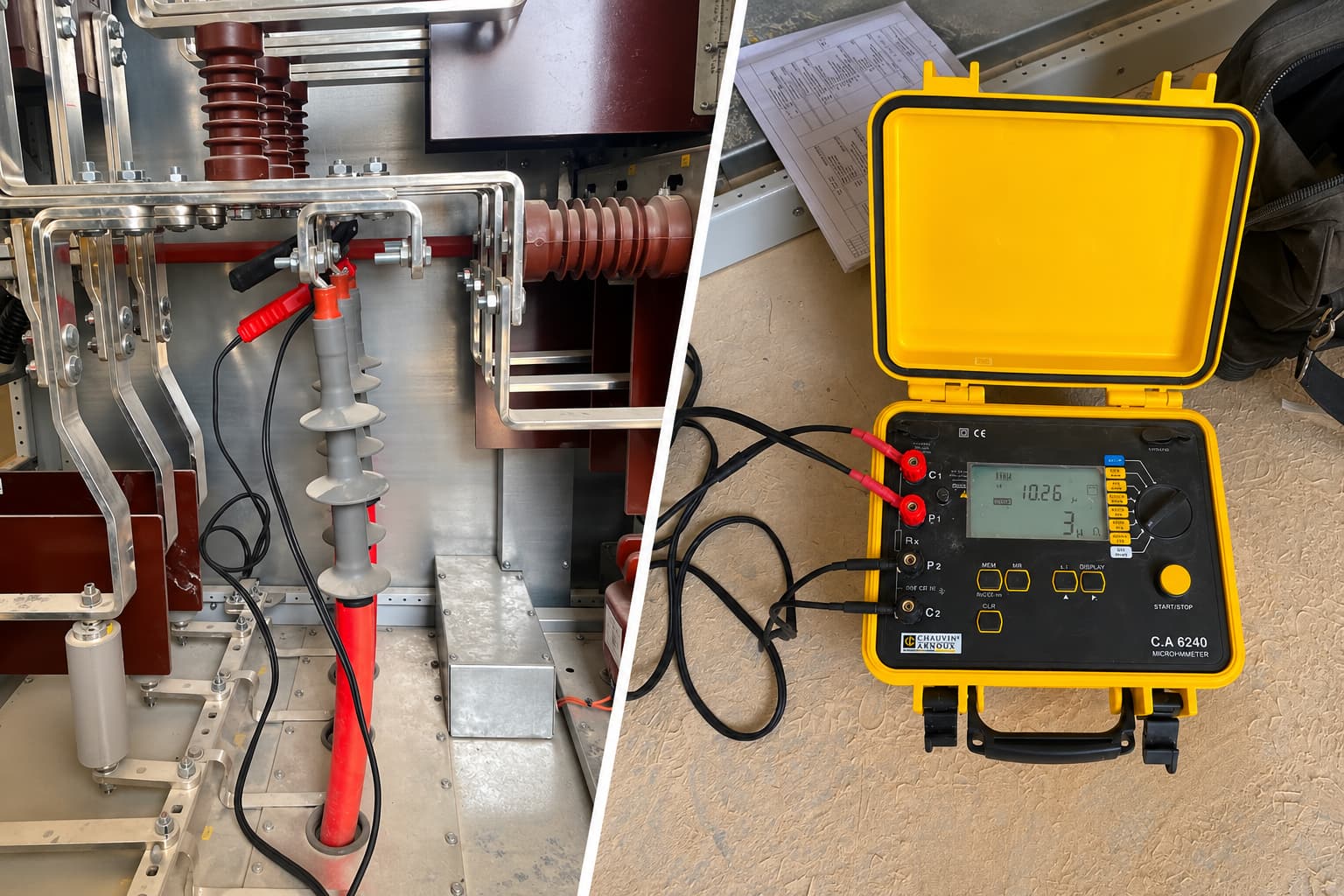

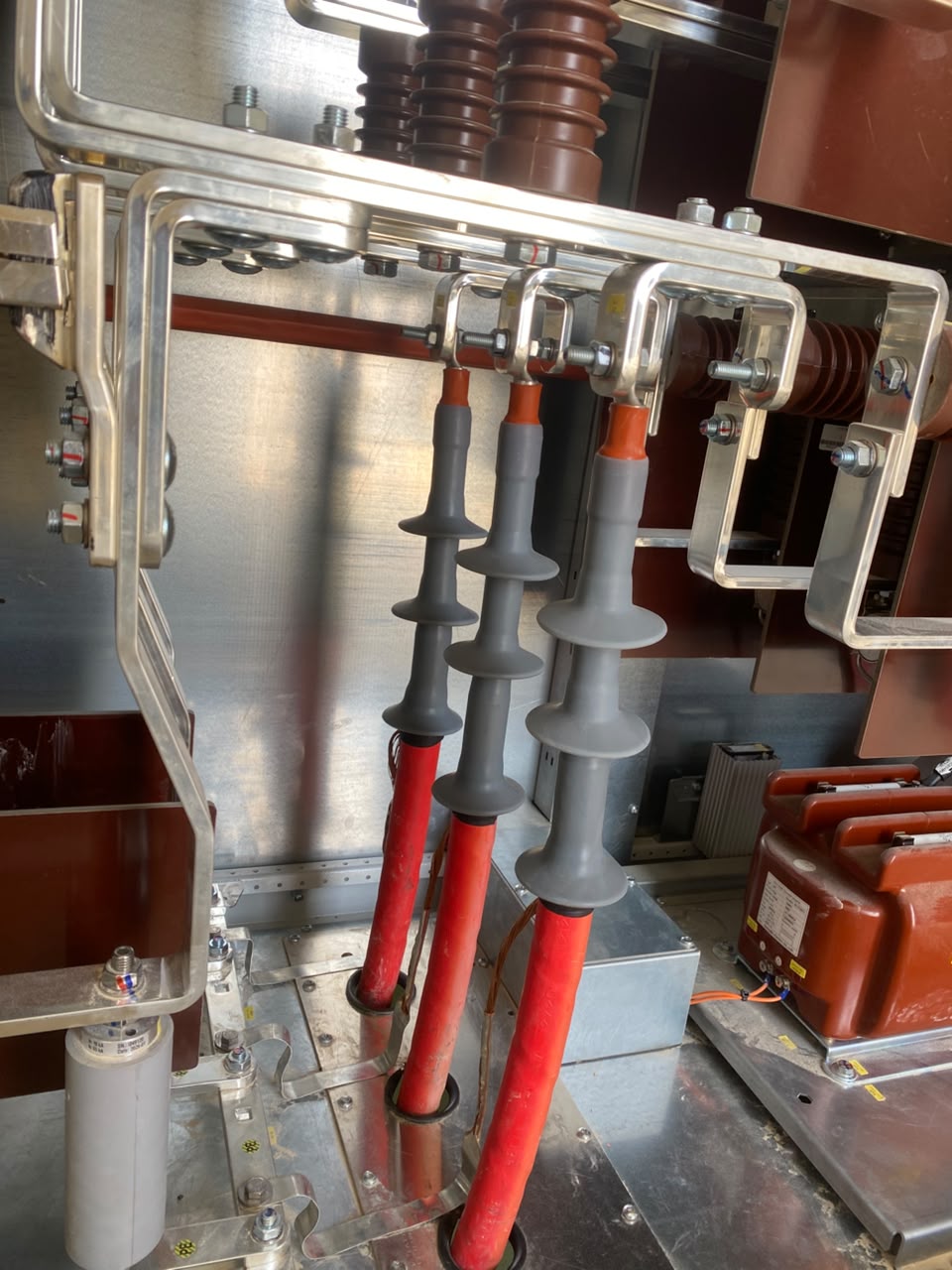

Controle & essai Controle de resistance de contact Mesure de la resistance des connexions electriques du circuit de puissance a l'aide d'un micro-ohmmetre. Nouvelle solution Cablage MT Cablage de puissance moyenne tension realise au niveau de l'arrivee du tableau electrique pour assurer la connexion des equipements.

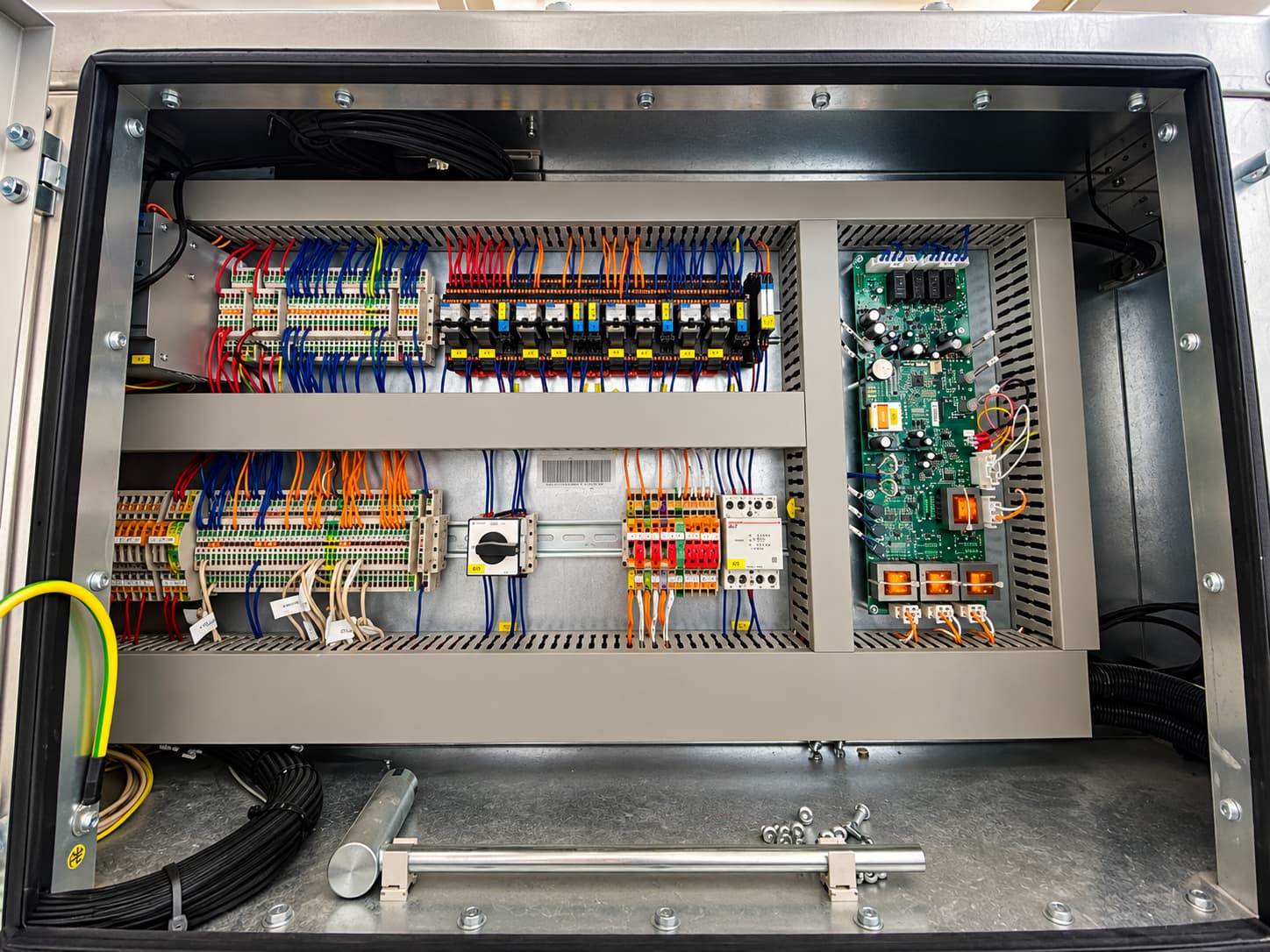

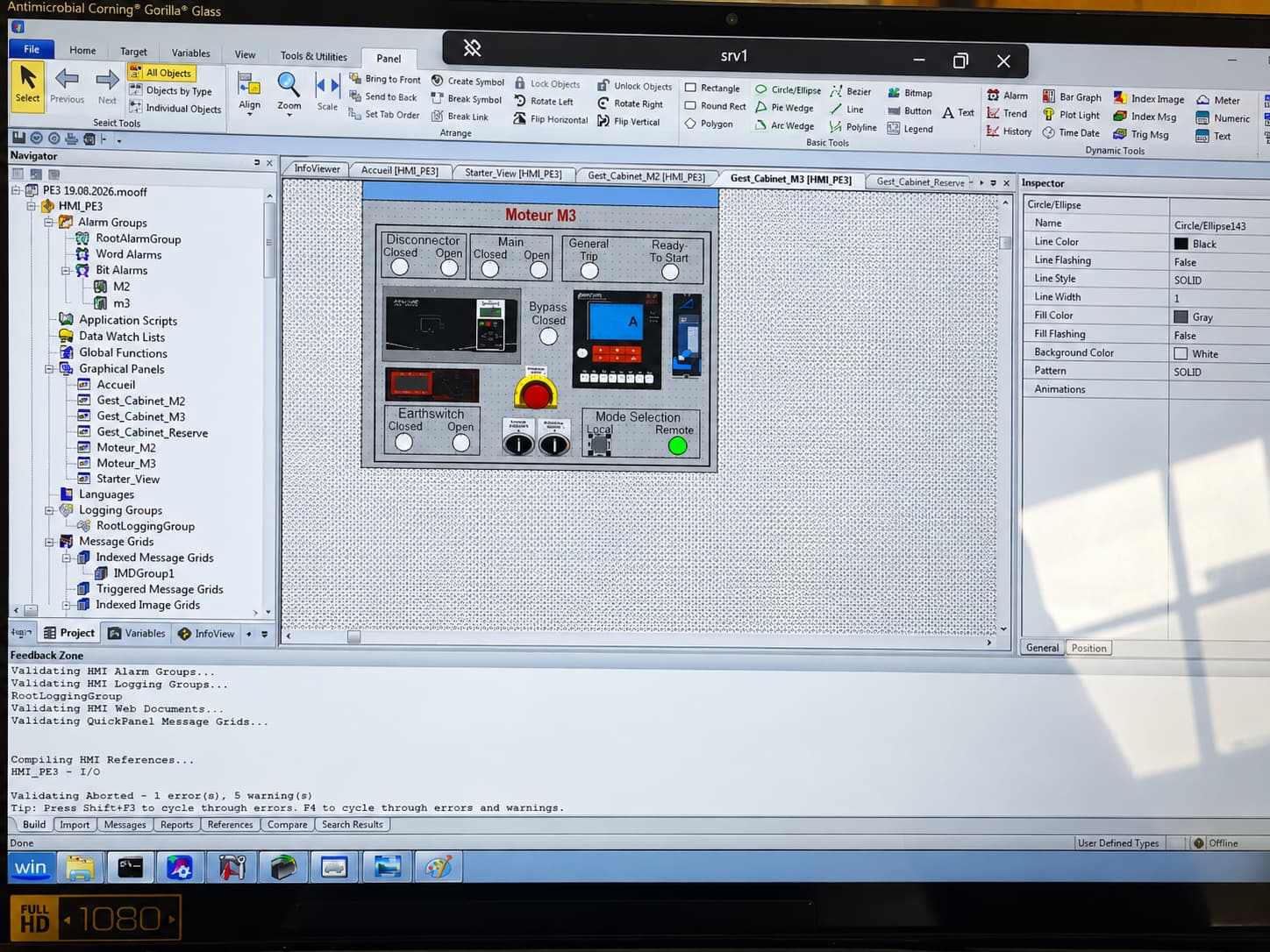

Nouvelle solution Cablage commande Liaison entre l'automate et l'armoire electrique pour assurer la transmission des signaux de commande. Nouvelle solution Synoptique HMI Synoptiques HMI developpes pour la supervision et la commande des equipements de l'installation.
